El IA-100B “MALVINA” cumplirá con los requerimientos específicos para la instrucción militar, permitiendo el desarrollo de las facetas referidas a: Pilotaje, Navegación, Vuelo por Instrumentos, Vuelo en Formación tanto diurnos como nocturno y Acrobacia. Su diseño admitirá maniobras de acrobacia ilimitada, dentro de la envolvente de cargas por maniobra, para lo cual se prevé un sistema propulsivo aprobado para acrobacia, con capacidad “g” negativa y vuelo invertido.

Por Marcelo R. Cimino

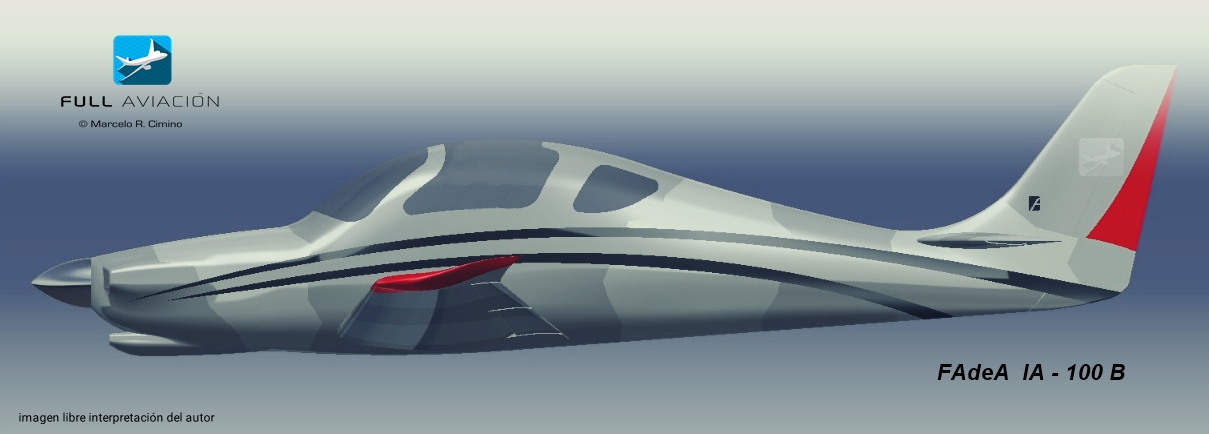

Días atrás el Ministerio de Defensa argentino, anunció el inicio del Programa IA-100 B “MALVINA”. Si bien el nuevo proyecto se encuentra intrínsecamente ligado al Demostrador de Tecnología IA-100A de 2015 y su parecido es notorio; el IA-100B será una aeronave completamente nueva, puesto que tendrá otras dimensiones, mientras que su fuselaje, sistema propulsivo y conjunto alar, serán completamente de nuevo diseño.

Como en las viejas épocas, el IA-100B no solo responde al Requerimiento Operativo de la Fuerza Aérea Argentina, sino que va junto a la Investigación y el Desarrollo nacional, determinando las especificaciones, estudios de factibilidad y procesos de fabricación para el nuevo sistema de formación de pilotos. En estos momentos se está concluyendo la etapa de Diseño Conceptual, instancia donde se define en forma general el avión, para que cumpla con todos los requerimientos; entrando ya en la etapa de Diseño Preliminar, donde se definen todos y cada uno de los sistemas. Luego seguirá la etapa de Diseño en Detalle, donde se generarán todos los planos de fabricación

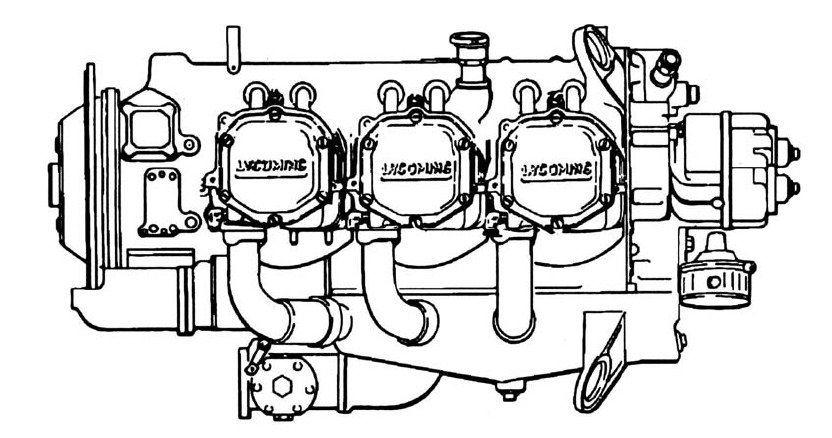

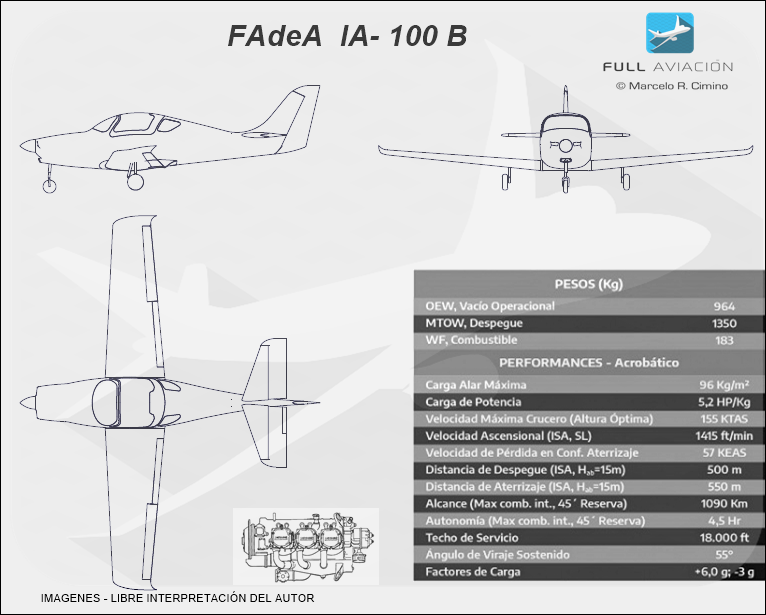

Puntualmente, el IA-100B será un entrenador militar puro, biplaza lado a lado acrobático, construido en materiales compuestos, según especificaciones FAR Parte 23 Acrobático (AIRWORTHINESS STANDARDS: ACROBATIC, CATEGORY AIRPLANES”). El mismo cubrirá el patrón de instrucción Elementa/Primaria (abanico de las primeras 80 o  más horas de vuelo). Tendrá ala baja cantiléver trapezoidal de perfil laminar, con flaps ranurados de accionamiento eléctrico, dotado con punteras de ala con winglets y tren de aterrizaje retráctil triciclo. Será propulsado por una planta de poder Lycoming AEIO-540, de la serie D, con una potencia de 260 hp.

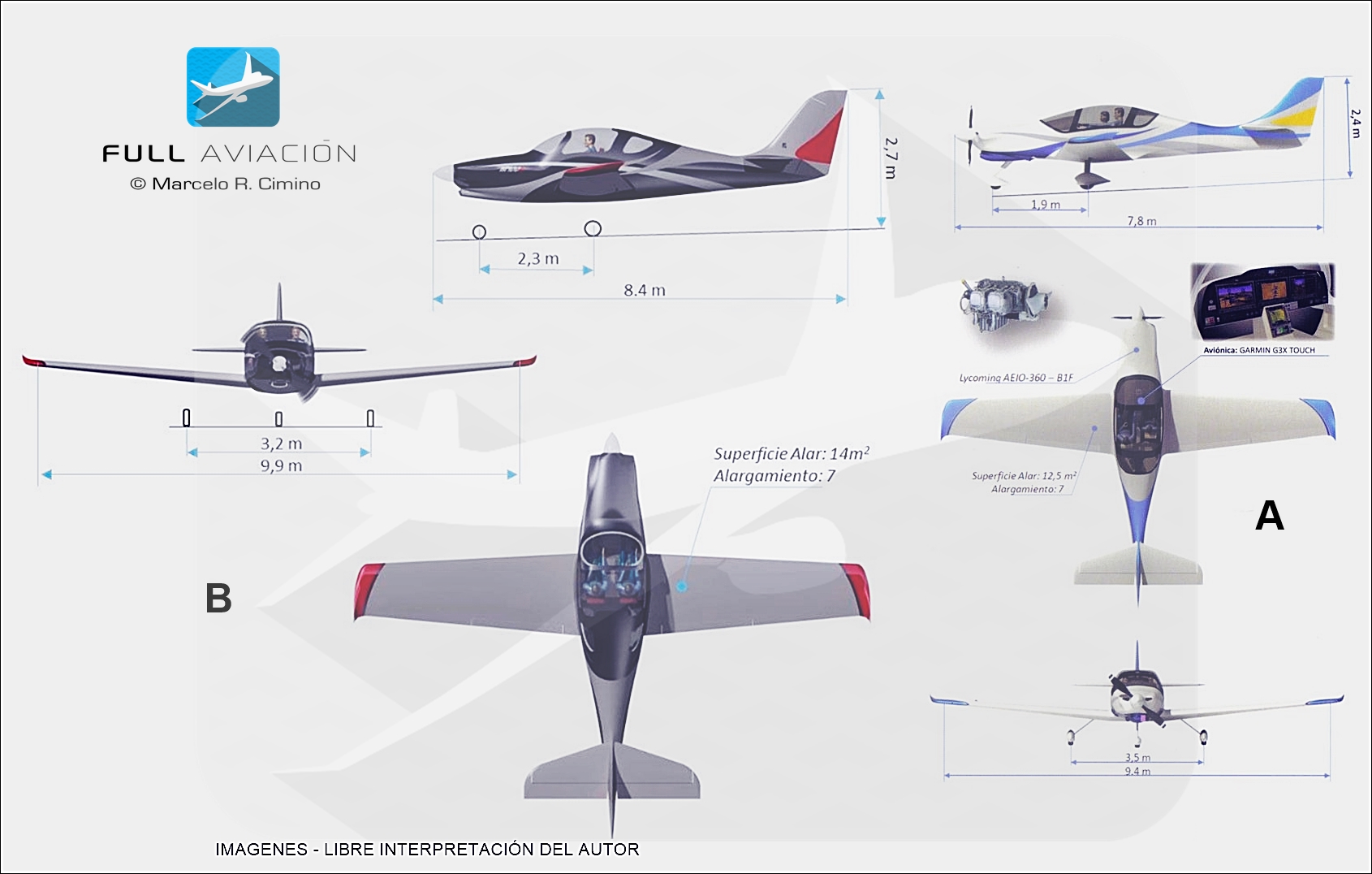

El FAdeA IA-100B «MALVINA» medirá 8,40 m de largo (contra 7,80 m en el IA-100A), tendrá 2,70 m de altura (contra 2,40m de su predecesor); el ancho máximo de la cabina será de 1,45 m (contra 1,30m), la envergadura de 9,90m (contra 9,40m). La trocha disminuye a 3,20m (contra 3,50m) en tanto, la distancia entre ejes del tren de nariz respecto del tren principal, aumenta a 2,30 m (contra 1,90m). Por su parte, el peso vacío operacional se incremente a 964 kg ( contra 637kg) mientras que la potencia motor se incrementa a 260hp (contra 180 hp). El conjunto alar mantiene un alargamiento de 7, no obstante, en el IA-100B la superficie es de 14 m² (contra 12,50 m²)

Si bien el Programa se encuentra en fases iniciales, de donde se deduce que todo está sujeto a posibles cambios, podemos adelantar que, el conjunto alar del nuevo IA-100B, desde el punto de vista estructural, será un monolarguero, aunque constará de otros dos secundarios. Cada ala dispondrá de un larguero principal de fibra de carbono, con perfil estructural IPN (o doble T), el cual calzará dentro del fuselaje y se superpondrá con el larguero principal del otro ala, para luego ser unidos entre sí, a través de dos pernos estructurales. Luego, un larguero posterior en perfil omega (Ω), el cual recorrerá el largo total del ala y tomará los alerones y flaps.

Más un larguero anterior de menor longitud, con perfil C, que a su vez hará de soporte y protección del tanque de combustible. En ambos casos, estos dos largueros secundarios, irán amurados a la raíz del fuselaje (semiala), integrados entre sí por las costillas alares principales y costillas alares secundarias. Cabe agregar que, el perfil en la raíz del ala es NASA/LANGLEY MS(1)-0317 http://airfoiltools.com/airfoil/details?airfoil=ms317-il. Mientras que el perfil el la puntera del ala es NASA/LANGLEY MS(1)-0313 http://airfoiltools.com/airfoil/details?airfoil=ms313-il.

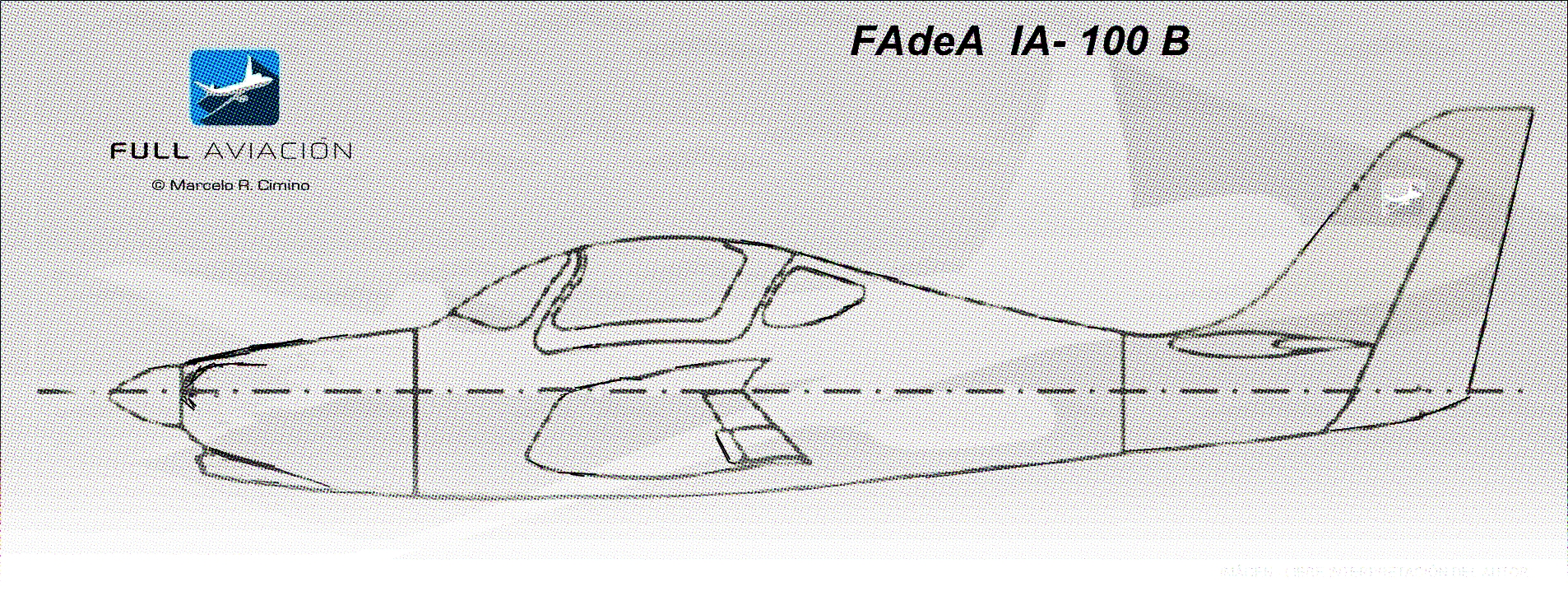

En el «MALVINA», la nueva bancada motor para el Lycoming AEIO-540, a su vez soportará el tren de nariz. En tanto, se mantiene el concepto de diseño de Parallamas Inclinado (FAR 23.561), el cual prevé ante el riesgo de colisión de la aeronave, que la estructura no concentre el impacto en un solo punto y que como consecuencia, el motor se incruste dentro de la cabina.

A esta altura debemos destacar, la importante participación del Centro Regional Universitario Córdoba – IUA (UNDEF) en el programa, realizando tareas de diseño, cálculo, verificación, asesoramiento en integración de sistemas; en áreas tales como ser Aerodinámica, Cargas Estructura, Mecánica del Vuelo, CFD entre otras.

Como mencionáramos más arriba, desde su concepción misma, el desarrollo del IA-100B es el de un entrenador militar, por ende aplica también bajo las especificaciones MIL (United States defense standard-Military Standard). De allí que, debemos concluir señalando que el IA-100B será un avión diseñado para la misión específica, con la mirada puesta en el Curso Básico Conjunto de Aviador Militar (CBCAM), que imparte La Fuerza Aérea Argentina. Razón por la cual; la carga alar, la carga de potencia, las velocidades de vuelo, el tamaño de las superficies de control, el instrumental, la configuración de cabina, la autonomía, el alcance, el tren de aterrizaje, el mantenimiento etc., es decir, absolutamente todo, está pensado cumplir con el syllabus especifico Elemental/Primario, en lugar de una aeronave diseñada para otra función.

# En la medida que avance el Programa, seguiremos brindando información certera y precisa


Preliminares del nuevo IA 100 B «MALVINA»© –  Por Marcelo R. Cimino
